እጅግ በጣም የታመቀ IQ Modulator Bias Controller አውቶማቲክ አድሎ መቆጣጠሪያ
ባህሪ
• ለአይኪው ሞዱላተሮች የማሻሻያ ቅርጸት ራሱን የቻለ ሶስት አድልዎ ያቀርባል፡
•QPSK፣ QAM፣ OFFM፣ SSB ተረጋግጧል
• ይሰኩ እና ይጫወቱ፡
ምንም በእጅ ማስተካከል አያስፈልግም ሁሉም ነገር በራስ-ሰር
• I፣ Q ክንዶች፡ በፒክ እና ባዶ ሁነታዎች ላይ መቆጣጠሪያ ከፍተኛ የመጥፋት ጥምርታ፡ 50dB max1
• ፒ ክንድ፡ መቆጣጠሪያ በQ+ እና Q- ሁነታዎች ትክክለኛነት፡ ± 2◦
• ዝቅተኛ መገለጫ፡ 40ሚሜ(ወ) × 28ሚሜ(D) × 8ሚሜ(H)
• ከፍተኛ መረጋጋት፡ ሙሉ ለሙሉ ዲጂታል ትግበራ ለመጠቀም ቀላል፡
• በUART2 በኩል ከሚኒ ጃምፐር ተለዋዋጭ የኦሪጂናል ዕቃ አምራች ስራዎች ጋር በእጅ የሚሰራ
• የአድሎአዊ ቮልቴጅን ለማቅረብ ሁለት ሁነታዎች፡- a.አውቶማቲክ የአድልዎ ቁጥጥር ለ. በተጠቃሚ የተገለጸ የአድልዎ ቮልቴጅ
መተግበሪያ
• LiNbO3 እና ሌሎች IQmodulators
•QPSK፣ QAM፣ OFDM፣ SSB እና ወዘተ
• ወጥ የሆነ ስርጭት
አፈጻጸም

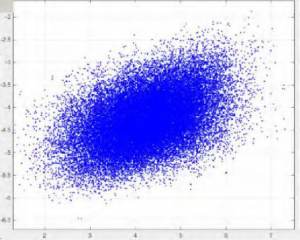

ምስል 1. ህብረ ከዋክብት (ያለ መቆጣጠሪያ)
ምስል 2. QPSK ህብረ ከዋክብት (ከተቆጣጣሪ ጋር

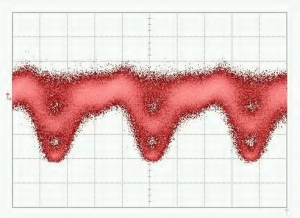

ምስል 3. QPSK-የአይን ንድፍ
ምስል 5. 16-QAM የከዋክብት ንድፍ
ምስል 4. QPSK Spectrum
ምስል 6. 16-QAM Spectrum
ዝርዝሮች
| መለኪያ | ደቂቃ | አይነት | ከፍተኛ | ክፍል |
| የመቆጣጠሪያ አፈጻጸም | ||||
| I፣Q ክንዶች ቁጥጥር ይደረግባቸዋልባዶ (ቢያንስ) ወይምከፍተኛ (ከፍተኛ) ነጥብ | ||||
| የመጥፋት ጥምርታ | MER1 | 50 | dB | |
| ፒ ክንድ ቁጥጥር ይደረግበታል።Q+(ቀኝ አራት ማዕዘን) ወይምጥ-( ግራ አራት ማዕዘን) ነጥብ | ||||
| በኳድ ላይ ትክክለኛነት | -2 | +2 | ዲግሪ2 | |
| የማረጋጊያ ጊዜ | 15 | 20 | 25 | s |
| የኤሌክትሪክ | ||||
| አዎንታዊ የኃይል ቮልቴጅ | +14.5 | +15 | +15.5 | V |
| አዎንታዊ የኃይል ወቅታዊ | 20 | 30 | mA | |
| አሉታዊ የኃይል ቮልቴጅ | -15.5 | -15 | -14.5 | V |
| አሉታዊ ኃይል የአሁኑ | 8 | 15 | mA | |
| የውጤት ቮልቴጅ ክልል | -14.5 | +14.5 | V | |
| የዲተር ስፋት | 1%Vπ | V | ||
| ኦፕቲካል | ||||
| የግቤት የጨረር ኃይል3 | -30 | -8 | ዲቢኤም | |
| የግቤት የሞገድ ርዝመት | 1100 | 1650 | nm | |
1. MER የሚያመለክተው Modulator Extinction Ratio ነው። የተገኘው የመጥፋት ጥምርታ በተለምዶ በሞዱሌተር የውሂብ ሉህ ውስጥ የተገለጸው የሞዱለተር የመጥፋት ሬሾ ነው።
2. እባክዎን የግቤት ኦፕቲካል ሃይል በተመረጠው አድልዎ ነጥብ ላይ ካለው የጨረር ኃይል ጋር እንደማይዛመድ ልብ ይበሉ። አድልዎ ቮልቴጅ ከ -Vπ እስከ + Vπ ሲደርስ ሞዱለተሩ ወደ መቆጣጠሪያው ወደ ውጭ መላክ የሚችለውን ከፍተኛውን የኦፕቲካል ሃይል ያመለክታል።
የተጠቃሚ በይነገጽ
ምስል5. ስብሰባ
| ቡድን | ኦፕሬሽን | ማብራሪያ |
| ዳግም አስጀምር | ጃምፐር አስገባ እና ከ1 ሰከንድ በኋላ አውጣ | መቆጣጠሪያውን እንደገና ያስጀምሩ |
| ኃይል | ለአድልዎ ተቆጣጣሪ የኃይል ምንጭ | V- የኃይል አቅርቦቱን አሉታዊ ኤሌክትሮል ያገናኛል |
| V+ የኃይል አቅርቦቱን አወንታዊ ኤሌክትሮዲን ያገናኛል | ||
| መካከለኛ ወደብ ከመሬት ኤሌክትሮል ጋር ይገናኛል | ||
| ዋልታ1 | PLRI: መዝለያውን አስገባ ወይም አውጣ | ምንም jumper: null ሁነታ; በ jumper: ጫፍ ሁነታ |
| PLRQ: መዝለያውን አስገባ ወይም አውጣ | ምንም jumper: null ሁነታ; በ jumper: ጫፍ ሁነታ | |
| PLRP: መዝለያውን አስገባ ወይም አውጣ | ምንም jumper: Q+ ሁነታ; በ jumper: Q- ሁነታ | |
| LED | ያለማቋረጥ በርቷል። | በተረጋጋ ሁኔታ ውስጥ በመስራት ላይ |
| በየ 0.2 ሰከንድ የጠፋ ወይም የጠፋ | ውሂብን ማካሄድ እና የመቆጣጠሪያ ነጥብ መፈለግ | |
| በየ 1 ሰዎቹ ላይ-ላይ ወይም ጠፍቷል | የግቤት ኦፕቲካል ሃይል በጣም ደካማ ነው። | |
| በየ 3 ሰዎቹ ላይ-ላይ ወይም ጠፍቷል | የግቤት ኦፕቲካል ሃይል በጣም ጠንካራ ነው። | |
| ፒ.ዲ2 | ከፎቶዲዮድ ጋር ይገናኙ | የፒዲ ወደብ የፎቶዲዮድውን ካቶድ ያገናኛል |
| የጂኤንዲ ወደብ የፎቶዲዮድ አኖድ ያገናኛል። | ||
| አድሏዊ ቮልቴጅ | ውስጥ፣ አይፒ፡ የአድልዎ ቮልቴጅ ለ I ክንድ | አይፒ: አዎንታዊ ጎን; ውስጥ: አሉታዊ ጎን ወይም መሬት |
| Qn፣ Qp፡ የአድሎ ቮልቴጅ ለQ ክንድ | Qp: አዎንታዊ ጎን; Qn፡ አሉታዊ ጎን ወይም መሬት | |
| Pn, Pp: አድሏዊ ቮልቴጅ ለ P arm | Pp: አዎንታዊ ጎን; Pn: አሉታዊ ጎን ወይም መሬት | |
| UART | መቆጣጠሪያውን በ UART በኩል ያሂዱ | 3.3: 3.3V የማጣቀሻ ቮልቴጅ |
| GND: መሬት | ||
| RX: የመቆጣጠሪያ መቀበል | ||
| TX: የመቆጣጠሪያ ማስተላለፊያ |
1 ፖላር በስርዓት RF ምልክት ላይ ይወሰናል. በስርዓቱ ውስጥ የ RF ምልክት በማይኖርበት ጊዜ ዋልታ አዎንታዊ መሆን አለበት. የ RF ምልክት ከተወሰነ ደረጃ የበለጠ ስፋት ሲኖረው ዋልታ ከአዎንታዊ ወደ አሉታዊነት ይለወጣል። በዚህ ጊዜ ኑል ነጥብ እና ፒክ ነጥብ እርስ በእርስ ይቀያየራሉ።Q+ ነጥብ እና Q-ነጥብ እንዲሁ ይቀያየራሉ።የፖላር ማብሪያ/ማብሪያ ተጠቃሚው ዋልታውን እንዲቀይር ያስችለዋል።
የስራ ነጥቦችን ሳይቀይሩ በቀጥታ.
2ተቆጣጣሪ photodiode በመጠቀም ወይም ሞዱላተር photodiode በመጠቀም መካከል አንድ ምርጫ ብቻ ነው የሚመረጠው። ለላብ ሙከራዎች ተቆጣጣሪ photodiode ለመጠቀም በሁለት ምክንያቶች ይመከራል. በመጀመሪያ, ተቆጣጣሪ photodiode ጥራቶች አሉት. በሁለተኛ ደረጃ የግቤት ብርሃን ጥንካሬን ማስተካከል ቀላል ነው.የሞዱላተር ውስጣዊ ፎቶዲዮዲዮድ የሚጠቀሙ ከሆነ, እባክዎን የፎቶዲዮድ ውፅዓት ከግቤት ኃይል ጋር በጥብቅ የተመጣጠነ መሆኑን ያረጋግጡ.
Rofea Optoelectronics የንግድ ኤሌክትሮ ኦፕቲክ ሞዱላተሮች ፣ የደረጃ ሞዱላተሮች ፣ የኃይለኛ ሞዱላተር ፣ የፎቶ ዳሳሾች ፣ የሌዘር ብርሃን ምንጮች ፣ DFB ሌዘር ፣ የጨረር ማጉያዎች ፣ ኢዲኤፍኤ ፣ ኤስኤልዲ ሌዘር ፣ QPSK ሞጁል ፣ የልብ ምት ሌዘር ፣ የብርሃን ማወቂያ ፣ ሚዛናዊ ፎቶ ጠቋሚ ፣ ሌዘር ነጂ የምርት መስመርን ይሰጣል ። , የፋይበር ኦፕቲክ ማጉያ, የጨረር ኃይል መለኪያ, ብሮድባንድ ሌዘር, Tunable laser, Optical detector, Laser diode driver, Fiber amplifier. እንዲሁም እንደ 1*4 array phase modulators፣ ultra-low Vpi እና ultra-high extinction ratio modulators የመሳሰሉ ብዙ ልዩ ማሻሻያዎችን እናቀርባለን።
ምርቶቻችን ለእርስዎ እና ለምርምርዎ ጠቃሚ እንደሚሆኑ ተስፋ እናደርጋለን።
